일반 배관용 카플러는 공장내의
공기 배관이나 공기 공구의 호스 접속 등에 사용되는 원터치식 연결구이다.
플러그, 소켓트는 모두 나사용, 호스용 등 여러 종류가 있고, 25평,35평
및 300평, 500평등 용도가 다양하다.
또한 소켓트, 플러그의 호환성이 완벽하므로 사용에 매우 편리하다.

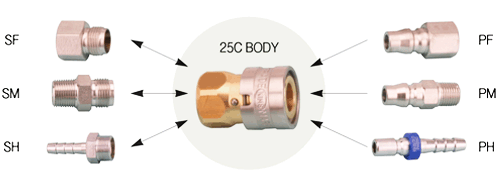

S(SOCKET)
구분
모델명
나사규격
SF-TYPE
SF-252C
8A
PT 1/4"
SF-253C
10A
PT 3/8"
★SF-254C
15A
PT 1/2"
★SF-25C
(CO2용)
W
9/16"-18산 FEEDER앞
SM-TYPE
SM-252C
8A
PT 1/4"
SM-253C
10A
PT 3/8"
★SM-25C
(CO2용)
W
9/16"-18산 S-CABLE
SH-TYPE
SH-25C
8A
5/16" 호스용
CO2
S-CABLE용 과 공용
★
표가 있는 모델은 주문 생산품임.
P(PLUG)
구분
모델명
나사규격
PF-TYPE
PF-252C
8A
PT 1/4"
SPF-25C
(CO2)
W
9/16"-18산 FEEDER 뒤쪽용
PM-TYPE
PM-252C
8A
PT 1/4"
PH-TYPE
PH-25C
8A
5/16" 호스용
1.
316-A TYPE은 SLEEVE, BODY는 SUS316이고 SOCKET 재질은 BSBM
또는 SS41이며, (25C BODY는 BSBM임)
2. 316-B TYPE은 SLEEVE, BODY는 SUS316이고 SOCKET 재질은
SUS303 또는 SUS304, SUS316이고
기본 사양은 SUS303입니다.
